Cuando hablamos de cables RF, nos referimos a cables diseñados para transportar señales de radiofrecuencia entre diferentes equipos manteniendo la integridad de la señal y reduciendo en lo posible las pérdidas y las interferencias.

Las siglas RF significan Radio Frequency o radiofrecuencia. Por tanto, un cable RF es, en términos generales, un cable preparado para transportar señales eléctricas de alta frecuencia.

En la práctica, cuando trabajo con señales RF, uno de los formatos de cable que encuentro habitualmente es el cable coaxial, cuya construcción permite transmitir señales de alta frecuencia con un buen nivel de protección frente a las interferencias electromagnéticas externas.

Los cables de radiofrecuencia aparecen en multitud de instalaciones: sistemas de antenas, televisión, Broadcast, telecomunicaciones, equipos de medida, transmisión audiovisual y numerosas aplicaciones profesionales.

Pero no todos los cables RF son iguales ni cualquier cable resulta adecuado para cualquier instalación. Factores como la frecuencia, impedancia, atenuación, longitud, blindaje, flexibilidad y conectores pueden determinar el comportamiento final del sistema.

¿Qué significa RF?

RF es la abreviatura de Radio Frequency, radiofrecuencia en español.

Con este término hago referencia a las señales electromagnéticas asociadas a determinadas frecuencias utilizadas en sistemas de radiocomunicación y otras aplicaciones electrónicas.

Por eso, cuando hablamos de un cable RF o cable de radiofrecuencia, no estamos describiendo simplemente un cable eléctrico convencional.

Su función consiste en proporcionar un medio de transmisión adecuado para una señal de alta frecuencia entre dos puntos.

Esto resulta especialmente importante porque, a medida que aumenta la frecuencia, determinados aspectos del cable adquieren una importancia mucho mayor. La impedancia característica, la atenuación, el apantallamiento, la calidad de los conectores o la propia longitud del recorrido pueden afectar al rendimiento de la conexión.

¿Qué es un cable RF?

Un cable RF es un cable diseñado para transportar señales de radiofrecuencia entre dos puntos.

Puede utilizarse, por ejemplo, para conectar una antena con un receptor, transportar una señal entre diferentes equipos electrónicos o establecer una interconexión RF dentro de un determinado sistema.

Una de las características fundamentales que busco en este tipo de cable es que permita transportar la señal introduciendo las menores pérdidas y alteraciones posibles dentro de las condiciones para las que ha sido diseñado.

Para conseguirlo, es habitual recurrir a una construcción coaxial.

En un cable coaxial RF, el conductor encargado de transportar la señal y el conductor exterior o pantalla están dispuestos de forma concéntrica y separados mediante un material dieléctrico.

Esta construcción proporciona al cable unas características eléctricas controladas y, al mismo tiempo, ayuda a proteger la señal frente a interferencias externas.

¿Para qué sirve un cable RF?

La función principal de un cable RF es transportar una señal de radiofrecuencia de un punto a otro conservando, dentro de lo posible, sus características.

En términos sencillos, podemos imaginarlo como el camino físico que permite que la señal pase entre diferentes elementos de una instalación.

Por ejemplo, un cable RF puede utilizarse entre una antena y un receptor, entre un transmisor y una antena, entre equipos de medición o entre diferentes dispositivos de una instalación profesional.

Por tanto, los cables RF tienen aplicaciones en sectores muy diferentes.

Los encuentro en Broadcast, televisión, radio, sistemas audiovisuales, telecomunicaciones, antenas, instrumentación y equipos de prueba, entre otros ámbitos.

Aunque la finalidad general sea transportar la señal, la aplicación concreta determina las características que debe tener el cable.

No necesito necesariamente el mismo cable para un pequeño latiguillo dentro de un equipo que para un recorrido largo, una instalación sometida a condiciones ambientales exigentes o una aplicación que trabaje a frecuencias elevadas.

¿Cómo funciona un cable RF?

Para entender cómo funciona un cable RF conviene observar primero su construcción.

En un cable coaxial, la señal se transmite mediante una geometría formada por un conductor central y un conductor exterior concéntrico, separados por un material dieléctrico.

Esta disposición permite controlar parámetros eléctricos esenciales para la transmisión de señales de alta frecuencia.

Al mismo tiempo, el conductor exterior cumple una función fundamental de apantallamiento. Ayuda a limitar la influencia de interferencias electromagnéticas externas sobre la señal y también contribuye a confinar el campo electromagnético asociado a la transmisión.

El resultado es un medio especialmente apropiado para transportar señales de alta frecuencia.

Sin embargo, el cable no es perfecto.

A medida que la señal avanza por él se produce una determinada atenuación, es decir, una reducción de su nivel. Esta pérdida depende del propio cable, de la frecuencia y de la longitud, entre otros factores.

Por eso, cuando selecciono un cable RF, no me fijo únicamente en que sus conectores sean compatibles: compruebo también que sus prestaciones eléctricas sean adecuadas para la frecuencia y la distancia de trabajo.

¿De qué está compuesto un cable RF?

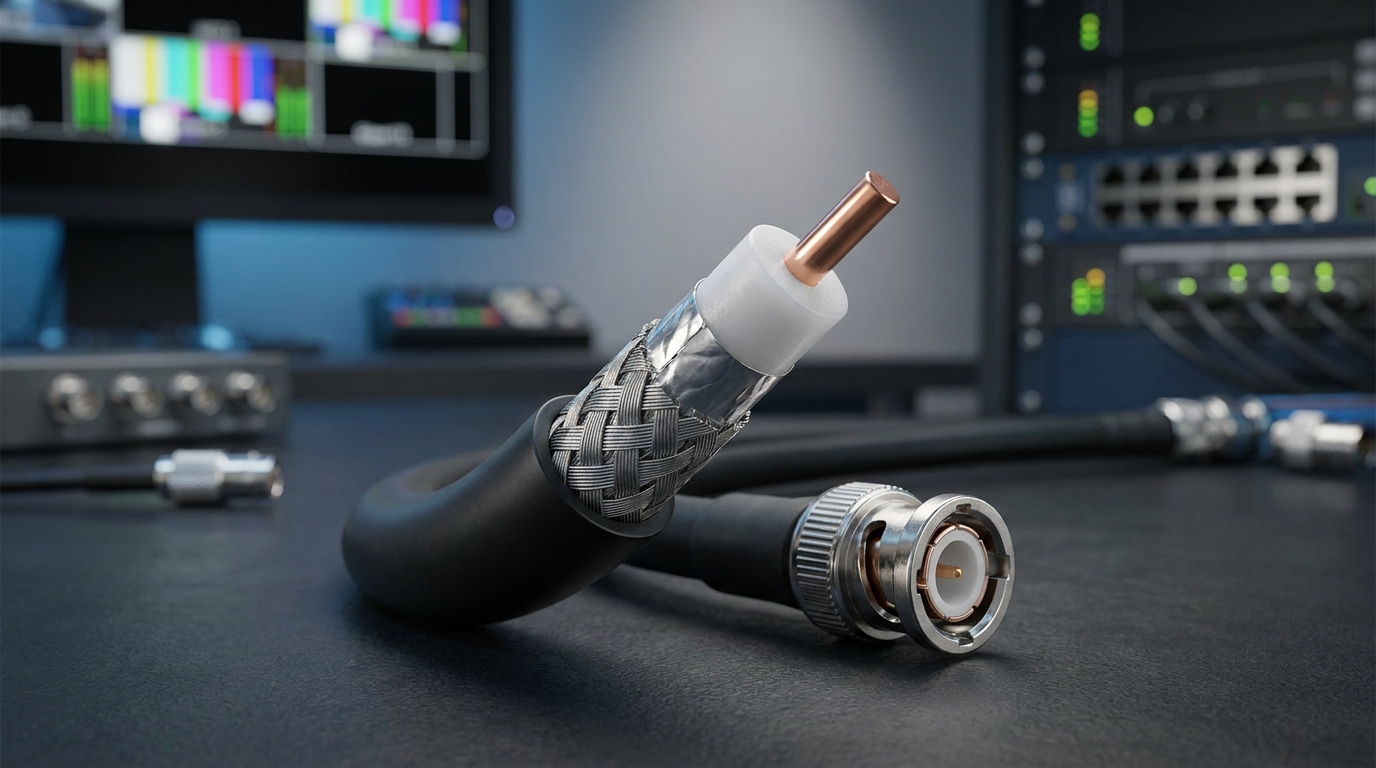

Aunque existen distintas construcciones, en un cable coaxial RF puedo diferenciar cuatro elementos fundamentales:

Conductor central. Es el elemento situado en el centro del cable y participa directamente en la transmisión de la señal. Sus dimensiones y materiales forman parte del diseño eléctrico del cable.

Dieléctrico. Rodea al conductor central y lo separa del conductor exterior. No es simplemente un relleno aislante: sus propiedades y geometría influyen directamente en las características eléctricas del cable.

Pantalla o conductor exterior. Rodea al dieléctrico y desempeña un papel esencial tanto en la transmisión como en el apantallamiento frente a interferencias electromagnéticas.

Cubierta exterior. Es la capa encargada de proteger físicamente los elementos internos. El material empleado dependerá de aspectos como la flexibilidad requerida, las condiciones ambientales, la normativa o el tipo de instalación.

La combinación de estos elementos permite obtener la característica estructura concéntrica del cable coaxial.

Cable RF y cable coaxial: ¿son lo mismo?

Es habitual utilizar los términos cable RF y cable coaxial como si fueran sinónimos, pero conviene matizarlos.

“RF” describe fundamentalmente la aplicación o naturaleza de la señal, mientras que “coaxial” describe una construcción física del cable.

Un cable coaxial recibe este nombre porque sus conductores comparten un eje geométrico: encontramos un conductor central y, alrededor de este, un conductor exterior.

Esta geometría resulta especialmente apropiada para transportar señales de radiofrecuencia y, por ese motivo, gran parte de los cables RF que encontramos son coaxiales.

Por tanto, en muchas aplicaciones profesionales hablar de cable coaxial RF es la forma más precisa de describir el producto.

¿Cuáles son los principales usos de los cables RF?

Los cables de radiofrecuencia aparecen en cualquier entorno donde sea necesario transportar determinadas señales de alta frecuencia mediante una conexión física.

Broadcast y televisión

En el sector Broadcast, la calidad del cableado es un elemento fundamental de la infraestructura.

Las instalaciones profesionales pueden requerir cables y conectores diseñados específicamente para transportar las señales correspondientes manteniendo unas prestaciones determinadas durante todo el recorrido.

El tipo de señal, la distancia, la frecuencia, el formato y la impedancia condicionarán la elección.

Antenas

Una de las aplicaciones más conocidas del cable RF es la conexión de antenas.

En este caso, el cable constituye la línea de transmisión entre la antena y otros elementos del sistema, como receptores o transmisores.

Aquí las pérdidas adquieren especial relevancia: una atenuación excesiva puede reducir considerablemente el nivel de señal disponible al final del recorrido.

Telecomunicaciones

Los sistemas de telecomunicaciones utilizan conexiones RF en multitud de equipos e instalaciones.

Antenas, transmisores, receptores, estaciones y diferentes módulos pueden necesitar líneas de transmisión capaces de trabajar correctamente en su rango de frecuencias.

Radio

Las instalaciones de radiocomunicación son otro entorno clásico de utilización de cables coaxiales RF.

La selección adecuada dependerá, entre otros factores, de la frecuencia de funcionamiento, la potencia, la distancia y la impedancia del sistema.

Equipos de medida y laboratorio

Generadores, analizadores, receptores y otros instrumentos electrónicos utilizan habitualmente conectores y latiguillos RF.

En estos entornos resulta especialmente importante conocer las prestaciones del conjunto cable-conector para evitar que la propia interconexión introduzca errores significativos en la medición.

Sistemas audiovisuales profesionales

El cable coaxial continúa teniendo una presencia importante en infraestructuras audiovisuales profesionales.

En este ámbito, además de las prestaciones eléctricas, puedo necesitar características mecánicas concretas: flexibilidad, diámetro determinado, resistencia, comportamiento frente al fuego o adaptación a instalaciones fijas o móviles.

Tipos de cables RF

No existe un único tipo de cable RF.

Podemos encontrar numerosas familias y construcciones destinadas a diferentes frecuencias, impedancias y condiciones de utilización.

Entre las denominaciones más conocidas aparecen familias RG, además de cables de bajas pérdidas, microcoaxiales, cables flexibles, semirrígidos y otras soluciones desarrolladas para aplicaciones concretas.

Modelos como RG58, RG59, RG6 o RG174 son ejemplos conocidos, pero el nombre del cable por sí solo no debería ser el único criterio de selección.

Para elegir correctamente necesito conocer las especificaciones reales del producto y comprobar que son compatibles con el sistema.

¿Qué diferencia existe entre un cable RF de 50 y 75 ohmios?

La impedancia característica es uno de los parámetros fundamentales de un cable RF.

Dos de los valores más habituales son 50 Ω y 75 Ω.

Los sistemas de 50 ohmios son muy habituales en aplicaciones de radiofrecuencia, comunicaciones, antenas, instrumentación y determinados equipos electrónicos.

Los 75 ohmios, por su parte, están muy extendidos en aplicaciones de vídeo, televisión, CATV y Broadcast.

Esto no significa que uno sea universalmente “mejor” que el otro.

La elección correcta depende del sistema.

Lo importante es mantener la compatibilidad de impedancias entre la fuente, el cable, los conectores y la carga. Una discontinuidad de impedancia puede provocar reflexiones y perjudicar la transferencia de la señal.

Por este motivo, nunca elegiría un cable únicamente porque tenga el conector físicamente adecuado.

Que dos conectores puedan unirse mecánicamente no significa necesariamente que el conjunto sea eléctricamente apropiado para la aplicación.

¿Qué es la atenuación de un cable RF?

La atenuación indica la pérdida que experimenta la señal mientras recorre el cable y suele expresarse en decibelios para una longitud determinada.

Es uno de los parámetros que considero más importantes al comparar cables RF.

En términos generales, cuanto mayor sea la longitud del recorrido, mayor será la pérdida acumulada.

Además, la atenuación no es constante para todas las frecuencias. Normalmente aumenta al incrementarse la frecuencia, de modo que una especificación de pérdidas siempre debe interpretarse teniendo en cuenta la frecuencia a la que ha sido medida.

Por ejemplo, saber que un cable tiene una determinada pérdida “por metro” resulta insuficiente si no conozco la frecuencia asociada al dato.

Cuando necesito realizar recorridos largos o trabajar con señales exigentes, buscar un cable RF de baja pérdida puede convertirse en un criterio prioritario.

¿Qué importancia tiene la frecuencia?

Un cable RF dispone de unas prestaciones determinadas dentro de un rango de frecuencias.

Por eso no debemos asumir que cualquier cable coaxial funcionará de la misma forma independientemente de la señal.

Al aumentar la frecuencia, las pérdidas y otros parámetros de transmisión pueden adquirir una importancia mucho mayor.

Antes de seleccionar un cable conviene conocer, como mínimo, la frecuencia máxima de trabajo del sistema y comprobar las especificaciones proporcionadas para ese rango.

Esta consideración debe extenderse también a los conectores y adaptadores.

El comportamiento de la interconexión depende del conjunto completo, no únicamente del tramo de cable.

¿Por qué es importante el blindaje de un cable RF?

Una de las grandes ventajas de la construcción coaxial es su capacidad de apantallamiento.

La pantalla metálica que rodea al dieléctrico ayuda a proteger la señal frente a interferencias electromagnéticas externas.

Esto resulta especialmente relevante cuando existen numerosos equipos, cables y fuentes potenciales de ruido electromagnético en un mismo entorno.

Dependiendo del diseño, puedo encontrar diferentes soluciones de pantalla, como mallas, láminas o combinaciones de varias capas.

Un mayor número de capas no debe interpretarse automáticamente como garantía de que un cable sea el adecuado: hay que valorar el comportamiento global del producto para la aplicación concreta.

Conectores RF más utilizados

El cable necesita terminarse mediante conectores apropiados para poder integrarse en la instalación.

Existen numerosas familias de conectores RF, cada una desarrollada para determinadas necesidades mecánicas y eléctricas.

Entre las más conocidas encontramos BNC, SMA, N, TNC, MCX y MMCX, además de otras interfaces utilizadas en sectores y aplicaciones específicas.

El conector BNC, por ejemplo, es muy reconocible dentro del mundo audiovisual, Broadcast, instrumentación y vídeo profesional.

Los conectores SMA son frecuentes en equipos RF compactos y aplicaciones de alta frecuencia, mientras que los conectores N aparecen habitualmente en sistemas de radiofrecuencia y antenas.

A la hora de elegirlos compruebo aspectos como la impedancia, frecuencia de trabajo, tipo de cable, sistema de montaje y condiciones mecánicas de la instalación.

Un buen cable con un conector inadecuado puede limitar las prestaciones del conjunto.

¿Cómo elegir un cable RF?

La selección correcta empieza por definir la aplicación.

Antes de decidirme por un cable concreto, revisaría al menos los siguientes aspectos.

Frecuencia de trabajo

El cable debe ofrecer las prestaciones necesarias dentro del rango de frecuencias utilizado por el sistema.

No basta con comprobar una frecuencia máxima teórica; cuando el rendimiento es crítico también conviene revisar cómo evoluciona la atenuación dentro de la banda que realmente vamos a utilizar.

Impedancia

Debo asegurarme de que la impedancia característica del cable sea compatible con la del sistema.

Las opciones de 50 Ω y 75 Ω son las más habituales, pero no son intercambiables de manera arbitraria.

Atenuación

Cuanto más largo sea el recorrido y más elevada la frecuencia, mayor importancia suele tener este parámetro.

Si la pérdida total supera el margen disponible en el sistema, será necesario seleccionar otra solución.

Longitud

No debemos estudiar el cable independientemente de su longitud.

Un modelo que funciona perfectamente en un latiguillo corto puede introducir pérdidas excesivas cuando se utiliza en recorridos considerablemente mayores.

Flexibilidad y radio de curvatura

En instalaciones móviles o espacios reducidos, la flexibilidad puede resultar determinante.

También debemos respetar el radio mínimo de curvatura especificado por el fabricante, ya que doblar excesivamente un cable puede alterar sus propiedades o dañarlo.

Apantallamiento

En entornos electromagnéticamente exigentes puedo necesitar un nivel de blindaje superior.

La construcción de la pantalla y la calidad de la terminación adquieren entonces especial importancia.

Conectores

El conector tiene que ser compatible tanto mecánica como eléctricamente.

No considero el cable y el conector como elementos independientes: ambos forman una única línea de transmisión.

Condiciones de instalación

Finalmente, debemos preguntarnos dónde va a instalarse.

Una instalación fija en interior, un estudio, una unidad móvil o un entorno industrial pueden presentar necesidades completamente diferentes.

La cubierta, resistencia mecánica, temperatura de funcionamiento y requisitos normativos pueden ser tan importantes como las prestaciones puramente eléctricas.

¿Un cable RF pierde señal?

Sí. Todos los cables RF reales introducen una determinada pérdida.

El objetivo no es encontrar un cable con pérdida absolutamente nula, sino seleccionar uno cuya atenuación sea suficientemente baja para la aplicación.

La pérdida acumulada dependerá especialmente de la longitud y de la frecuencia.

Por eso, si tengo que comparar dos cables, procuro hacerlo utilizando datos de atenuación correspondientes a la misma frecuencia y expresados para la misma longitud.

Esta comparación permite tomar una decisión mucho más rigurosa que basarse únicamente en el diámetro o el precio del cable.

¿Puede afectar el conector a la señal RF?

Sí.

Los conectores forman parte de la línea de transmisión y, por tanto, influyen en el rendimiento final.

Una instalación correctamente diseñada puede perder prestaciones por una mala conectorización, un conector incorrecto, daños mecánicos, incompatibilidades de impedancia o terminaciones deficientes.

Por eso, en aplicaciones profesionales presto tanta atención a los conectores como al propio cable.

El objetivo es conseguir una transición lo más adecuada posible entre los distintos elementos del sistema.

¿Cuándo necesito un cable RF de baja pérdida?

Un cable RF de baja pérdida resulta especialmente interesante cuando la atenuación puede convertirse en un factor limitante.

Esto puede ocurrir en recorridos largos, frecuencias elevadas o sistemas con un presupuesto de enlace reducido.

Sin embargo, una menor atenuación puede venir acompañada de otras características, como un diámetro mayor o una flexibilidad diferente.

La selección siempre debe realizarse como un equilibrio entre prestaciones eléctricas, características mecánicas, instalación y coste.

¿Por qué sigue siendo importante el cable RF?

Aunque cada vez utilizamos más tecnologías inalámbricas, las propias comunicaciones inalámbricas siguen necesitando infraestructuras físicas.

Una antena puede enviar o recibir ondas por el aire, pero en numerosos sistemas sigue siendo necesario transportar la señal entre la antena y los equipos electrónicos mediante una línea de transmisión.

Lo mismo sucede en Broadcast, instrumentación y múltiples sistemas audiovisuales.

Por eso el cable RF sigue siendo un componente esencial: proporciona una forma controlada, estable y protegida de transportar señales de alta frecuencia entre diferentes elementos.

Preguntas frecuentes sobre cables RF

¿Qué quiere decir RF en un cable?

RF significa Radio Frequency o radiofrecuencia. Indica que el cable está destinado a trabajar con señales de radiofrecuencia.

¿Para qué sirve un cable RF?

Sirve para transportar señales de radiofrecuencia entre dos puntos, por ejemplo entre antenas, transmisores, receptores, equipos audiovisuales o instrumentos de medida.

¿Un cable RF es un cable coaxial?

En numerosas aplicaciones, sí se utiliza un cable de construcción coaxial para transportar señales RF. Técnicamente, “RF” hace referencia a la aplicación o señal y “coaxial” a la geometría y construcción del cable.

¿Qué impedancia tiene un cable RF?

Dos valores muy habituales son 50 ohmios y 75 ohmios. La impedancia correcta depende de la aplicación y debe ser compatible con el resto de los componentes del sistema.

¿Para qué se utilizan los cables RF de 75 ohmios?

Los sistemas de 75 Ω están especialmente extendidos en televisión, vídeo, CATV y aplicaciones Broadcast.

¿Para qué se utilizan los cables RF de 50 ohmios?

Los 50 Ω son habituales en radiofrecuencia, antenas, comunicaciones, instrumentación y numerosos sistemas de transmisión y recepción RF.

¿Qué ocurre si utilizo un cable RF demasiado largo?

La señal sufrirá una mayor atenuación. La pérdida total dependerá del tipo de cable, de la longitud y de la frecuencia de trabajo.

¿Qué conectores puede utilizar un cable RF?

Depende del cable y de la aplicación. BNC, SMA, N, TNC, MCX y MMCX son algunas familias habituales, aunque existen muchas más.

¿Cómo sé qué cable RF necesito?

Para elegir correctamente hay que conocer como mínimo la impedancia, frecuencia de trabajo, longitud, atenuación admisible, conectores necesarios y condiciones de instalación.

En resumen: qué es un cable RF y cuál es su función

Si tuviera que resumirlo en una sola idea, diría que un cable RF es una línea de transmisión diseñada para transportar señales de radiofrecuencia entre diferentes puntos de un sistema con unas pérdidas e interferencias controladas.

Su aparente sencillez puede llevar a pensar que basta con elegir un cable que tenga los conectores correctos, pero en una instalación profesional intervienen muchos más factores.

La impedancia, frecuencia, atenuación, blindaje, longitud, construcción, flexibilidad y conectores determinan si un cable es apropiado para una aplicación concreta.

Por eso, especialmente en entornos profesionales de Broadcast, audiovisual, radiofrecuencia e instrumentación, elegir correctamente el cable no es un detalle secundario: forma parte del diseño de la propia cadena de señal.
